DLD-LT10JR加热炉炉内高温红外热成像仪系统

◆ 产品介绍

DLD-LT10JR加热炉炉内高温红外热成像仪系统，是一种安装在加热炉出、入炉口，用于监控炉内工况的专用设备。通过该系统，操作人员能在控制室内实时监控钢坯的走向、顶钢机情况、钢坯温度变化、炉壁烧损情况等；通过配套软件，能精准测量加热炉炉内钢坯温度并进行数据分析，形成各种温度分布曲线。该系统具有像清晰、性能稳定、在线维护的特点，当系统的冷却气、冷却水或探头内的温度超过45℃时，系统会现场及主控室自动报警，同时配备的高温传动装置将热成像仪及红外镜头自动退出，保障设备现场的使用安全。

◆ 系统构成

该系统主要由热成像仪不锈钢高温防护装置、红外热成像仪和专用针孔镜头、预埋安装导管、现场PLC控制箱、气体过滤器、PC工控机、图像温度工控分析软件、工业显示器、主控室进退报警控制机柜、光纤收发器、监视器、以及UPS净化电源等组成。系统构成如下图所示。

◆ 主要功能

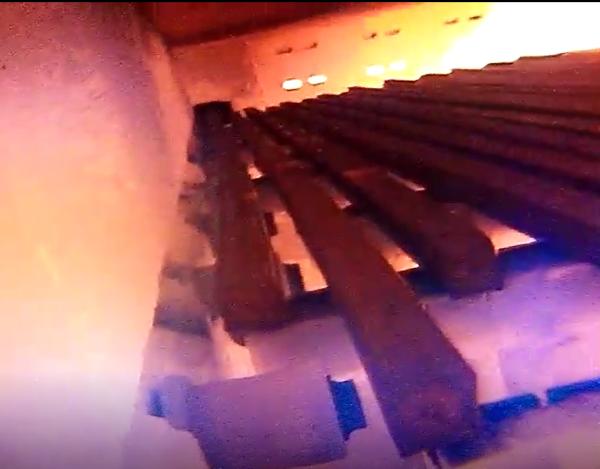

1.实时显示加热炉炉内钢坯运行情况、炉内气流分布情况、顶钢机运行情况、和炉壁烧损等情况。

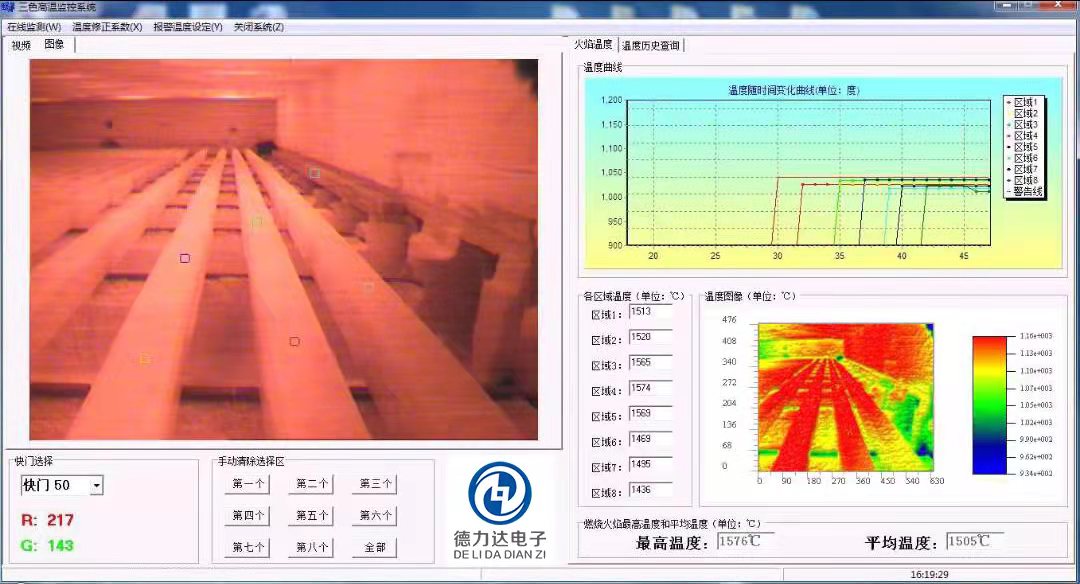

2.利用视频分析处理软件能进行视频数据分析，在显示器上能显示加热炉炉内钢坯温度分布和温度值等。

3.能进行钢坯表面温度和炉壁温度的测量。

4.当冷却介质供应异常时，系统能自动报警并同时退出炉内。

5.视频及其分析数据可自动存储，并能进行回放。

◆ 技术特点

1．画面清晰，能实时监控炉内工况：加热炉炉内钢坯运行情况、炉内气流分布情况、顶钢机运行情况、和炉壁烧损等情况。

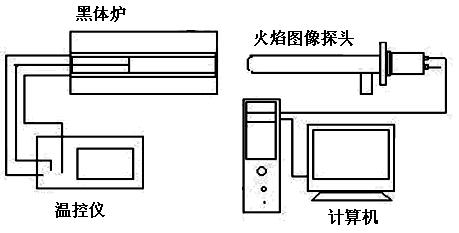

2．采用红外技术，测温准确，测温精度达 ±1％。

3．通过专用视频分析软件，能对视频进行分析和处理,实现视频监控智

   能化。

4. 采用专业防护技术、耐高温、窗口不结灰，并可实现在线维护。

5. 在停气、停水、停电、超温等异常情况下，系统具有自动报警、退出功能。

◆ 主要参数

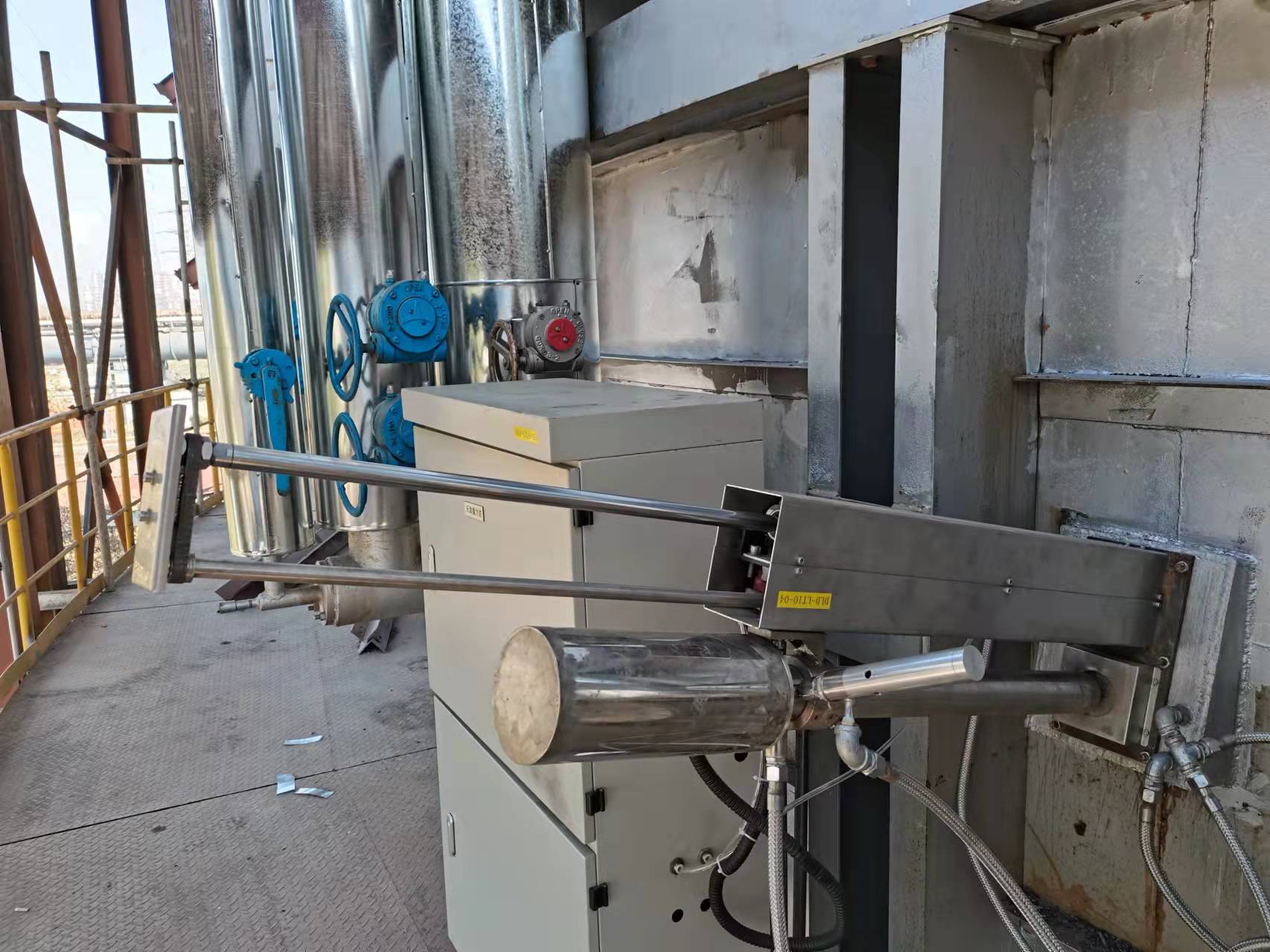

◆ 设备安装
