DLD-GL10T高炉炉内料位雷达探尺检测系统
◆产品介绍
DLD-GL10T型高炉炉内料位雷达探尺检测系统，是用于炼铁生产中测量高炉炉内料位的专用设备。其基于使用脉冲雷达测量料面的方法，通过导波、吹扫、冷却等技术处理，精确导出料面的实时位置数据。同时，基于其良好的无故障使用特点和零维护的优势，成为替代传统机械探尺的理想测量工具。
◆ 系统构成
主要由雷达探头：
1、导波管
2、吹扫系统
3、现场控制箱
4、紧急防护部件等部件组成。
◆ 主要功能
1.稳定连续测量，即时显示料位读数。
2.非接触式测量，维护量极小，无技术故障，使用寿命长。
3.操作简便，安全自动测量。
4.密封性好，全密封测量。
5.现场可显示料位。
◆ 技术特点
1. 高频发射源，穿透性极强：电磁波频率为高频120GHz，穿透性强，抗粉尘干扰能力强，
测距量程：0至70米，精度±2mm。
2. 互成角度的双路气封：0度和45度两路不同路径和不同强度的气封从仪表源内部引入，使发射源不受粉尘粘附。
3. 整体PLC自动化紧急警示控制：在紧急情况时，即突然停风、停电、超温等情况时，系统自动关闭高温启动执行机构，保护核心雷达设备，不会造成损失。
4. 每天自动清扫，真正免维护：系统设定周期（每天一次或可调整）每天自动对导波管进行清扫，真正免维护。
5. 维护量极小，无技术故障，使用寿命长。
◆ 主要参数
|
型 号
技术指标 |
DLD-GL10T |
|
量 程 |
0-120m、0-30、0-70可调整，根据实际情况选择量程 |
|
精 度 |
±2mm |
|
输出信号 |
标准4-20mA输出,可作控制信号 |
|
介质温度 |
最高达800℃ |
|
防护等级 |
IP67 |
|
环境温度 |
-20℃－+300℃ |
|
精 度 |
精度等级：±2mm；线性化：好于0.05%；温度漂移 < 量程的0.015%/10K；数字型输出信号的分辨率 0.005%(相对于最大量程)；测量分辨率 1mm |
|
工作压力 |
16㎏/㎝2 |
|
工作环境 |
最高耐温250℃ |

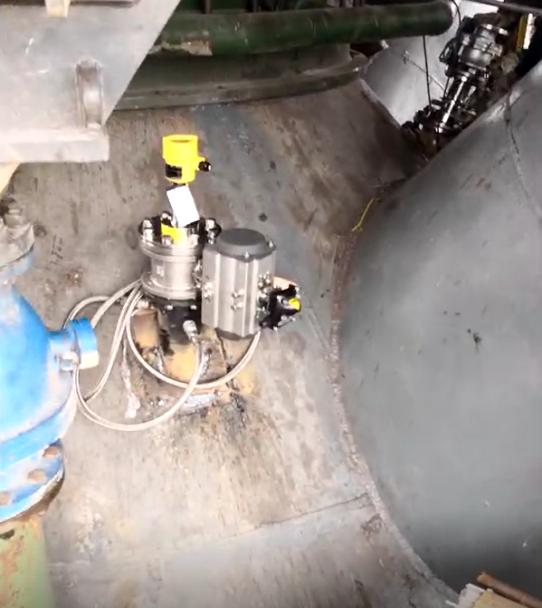

◆ 设备安装

|
