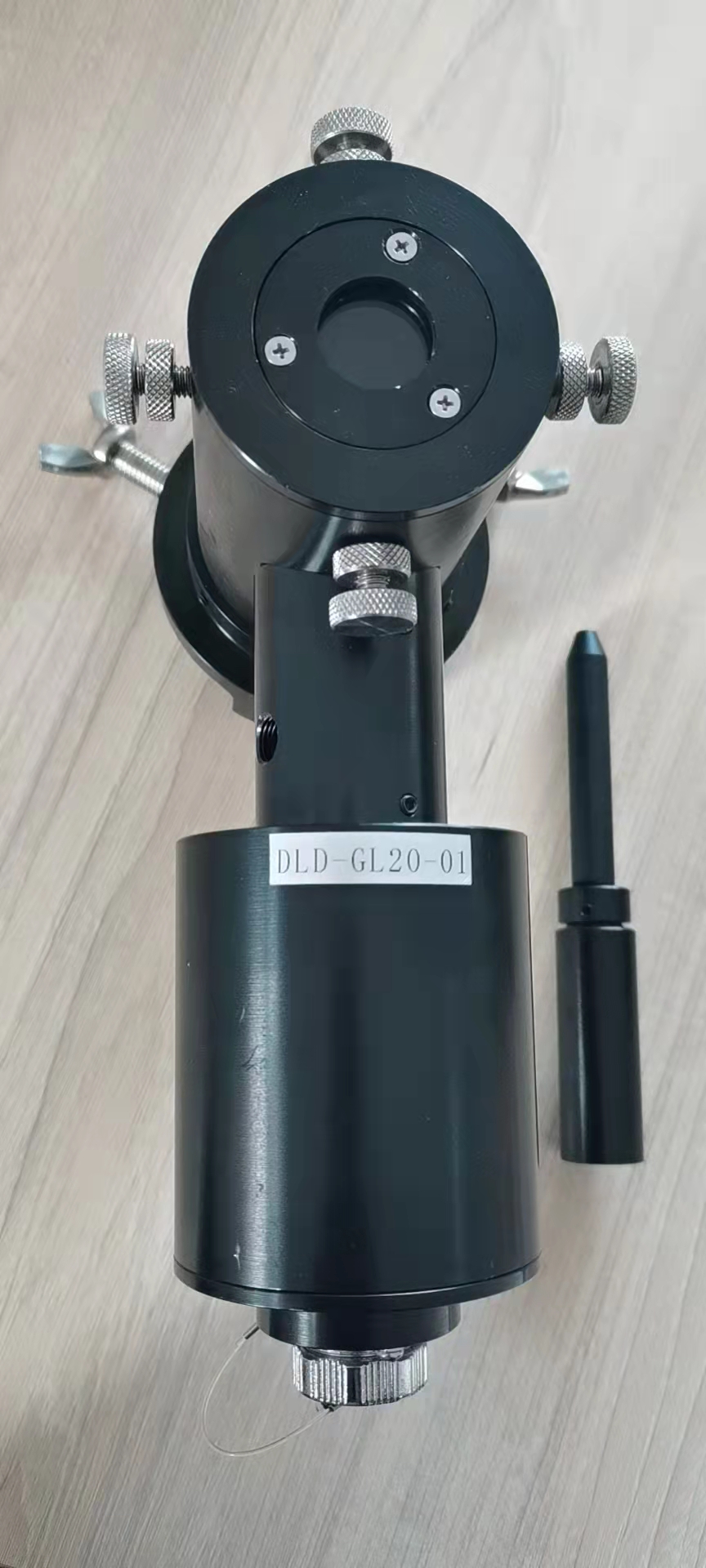

DLD-GL20高炉风口工业电视系统

◆产品介绍

DLD-GL20型高炉风口工业电视系统是一种安装在高炉风口上的专用监测设备。它直接安装在高炉风口观察孔处，对高炉风口内的喷煤粉状况、烧结状况及燃烧状况进行实时监控，在控制室的监视器上就能随时对高炉任意风口内的工况进行实时观察。当风口出现异常情况时本系统能够实时监控并进行录像，以提示操作人员对风口进行处理，避免事故的发生，这对高炉炉况的控制、避免发生安全事故、确保生产的顺利进行具有重要意义。本系统具有图像清晰、性能稳定、维护简便的特点。

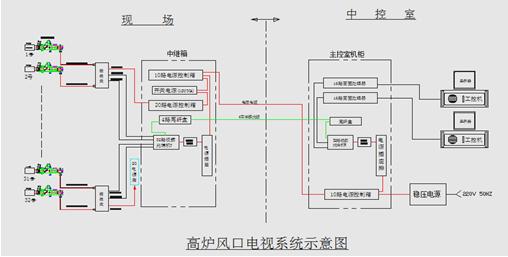

◆ 系统构成

主要由前端摄像仪组件、风口现场接线箱、风口中继箱、主控室机柜、硬盘录像机+显示器、净化稳压电源、视频监控测试仪、监视器等组成。

◆ 主要功能

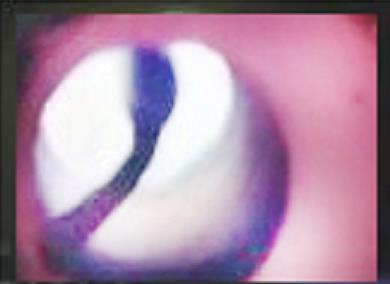

1. 实时监控高炉所有风口内的燃烧状况、烧损状况、喷煤粉状况。

2. 现场或控制室均能监控。

3. 控制室能随时对高炉任意风口进行查看。

4. 对监视的风口出现异常能够实时监控、录像、提示控制人员对风口及时处理。

5. 能够查找72小时内所有风口工作现状,以便对风口异常情况进行处理，提供真实状况。

◆ 技术特点

1.图像清晰不失真，为管理者和技术人员及时处理和解决问题提供准确的判断依据。

2.摄像机防护套线缆、气路均选用快接接头，可快速拆装，方便维护。

3.甲方不方便提供气源的情况下，系统具备免气源吹扫也能正常稳定工作。

4. 本系统配置一台视频监控测试仪，方便各个风口图像质量调整。

◆ 主要参数

◆ 设备安装
