 高炉炉内摄像系统 >> DLD-GL10高炉炉内红外成像高温工业电视系统
产品编号:
产品名称:
DLD-GL10高炉炉内红外成像高温工业电视系统
规  格:
产品备注:
产品类别:
高炉炉内摄像系统

   产 品 说 明

DLD-GL10高炉炉内红外成像高温工业电视系统



 高炉炉内红外成像高温工业电视系统设备是一种直接安装在高炉上的特种高温工业电视设备。它被直接安装在高炉炉壁上,通过预留孔实时监控炉体的内部生产过程,同时在探头附着粉尘并影响监看效果时可使用清扫机构对前端视场进行清洁,最终呈现不结垢、无粉尘附着的清晰画面。生产人员可以在控制室的监视器上清晰地看到布料、料面高度、料面形状及料面下降等情况;了料钟上下放料情况/摆动溜槽的旋转运行及磨损情况;炉内煤气流的分布情况等。

一、DLD-GL10型高炉炉内监控高温工业电视系统特点

1)   探头清扫系统及自我保护装置:在镜头表面被粉尘遮挡或结垢时,操作人员可在监控室对炉内的探头前端进行手动或定时自动清扫。当出现停风/停水/超温三种情况的任何一种时,系统能够自动发出声、光报警信号。

2)   不结灰的探头:探头采用针孔型水冷气封式的特殊结构,可在高炉正常生产时不结灰;并在炉内温度1800℃、环境温度200℃下正常工作。

3)   超低温成像:在炉顶温度110℃,炉气较正常时,保证图像质量,但低于正常温度时可通过伪彩温控软件观看料面图像,将成像温度降低30℃。

4)   强大的计算机图像处理:专用视频工控机配合软件可以时成像温度下降30℃;可以完成视频图像存储、回放;实现自动测温、准确反映炉内温度梯度及变化;自动测量料面高度等功能。

5)   超强的红外成像:采用感光能力0.0001Lux;感应红外波长:780nm-1100nm的摄像机+红外镀膜的镜头保证了系统的炉内成像水平。

6)   超宽视场范围:110°

7)   安全的在线维护:系统设计两道阀门进行防护,可在正常生产过程中进行在线维护,一次维护时间少于15分钟。最大限度的保护了维修人员的人身安全和高炉系统的安全生产。DLD-GL10系统是特种红外高温工业电视专业开发的系统,在气密性、清晰度、视场角、探头清扫、灵敏度和自我保护能力等多方面分别作了有针对性的深度研发,保证了每个环节以至系统整体性能优越及可靠稳定性。

二、系统设备组成及功能

系统主要由以下几个功能组件构成:高温红外探头组件、现场控制和水气保障组件、炉体安装组件、镜头清扫和探头密封组件、安装配套器材、镜头遥控清扫和报警控制设备、计算机视频处理设备和电源净化设备。

1.  高温红外探头组件

     由:不锈钢高温探头; DLD-GL10-01, 110°广角红外镜头及红外特种摄像机和热电偶组成。

 探头结构采用双层水冷气封设计,全部不锈钢材质。在探头前端留有一个直径4mm的小孔,高温镜头在此向外窥视。同时,高压防护气体从此小孔以柱状形式喷出,充分压制炉内的气体及粉尘,保护镜头及摄像机。

系统设备具有很高的灵敏度和超低照度,摄像机采用红外、低照度设备,可感应780nm-1100nm的红外波长;最低照度可达0.0001Lux,配合红外专用镜头在炉内封闭黑暗的环境下才能保证图像的质量。对角视场为110°(水平视角90°,垂直视角70°)的超宽视场范围,可实现在一台监视器上监视全部炉膛及布料溜槽情况。

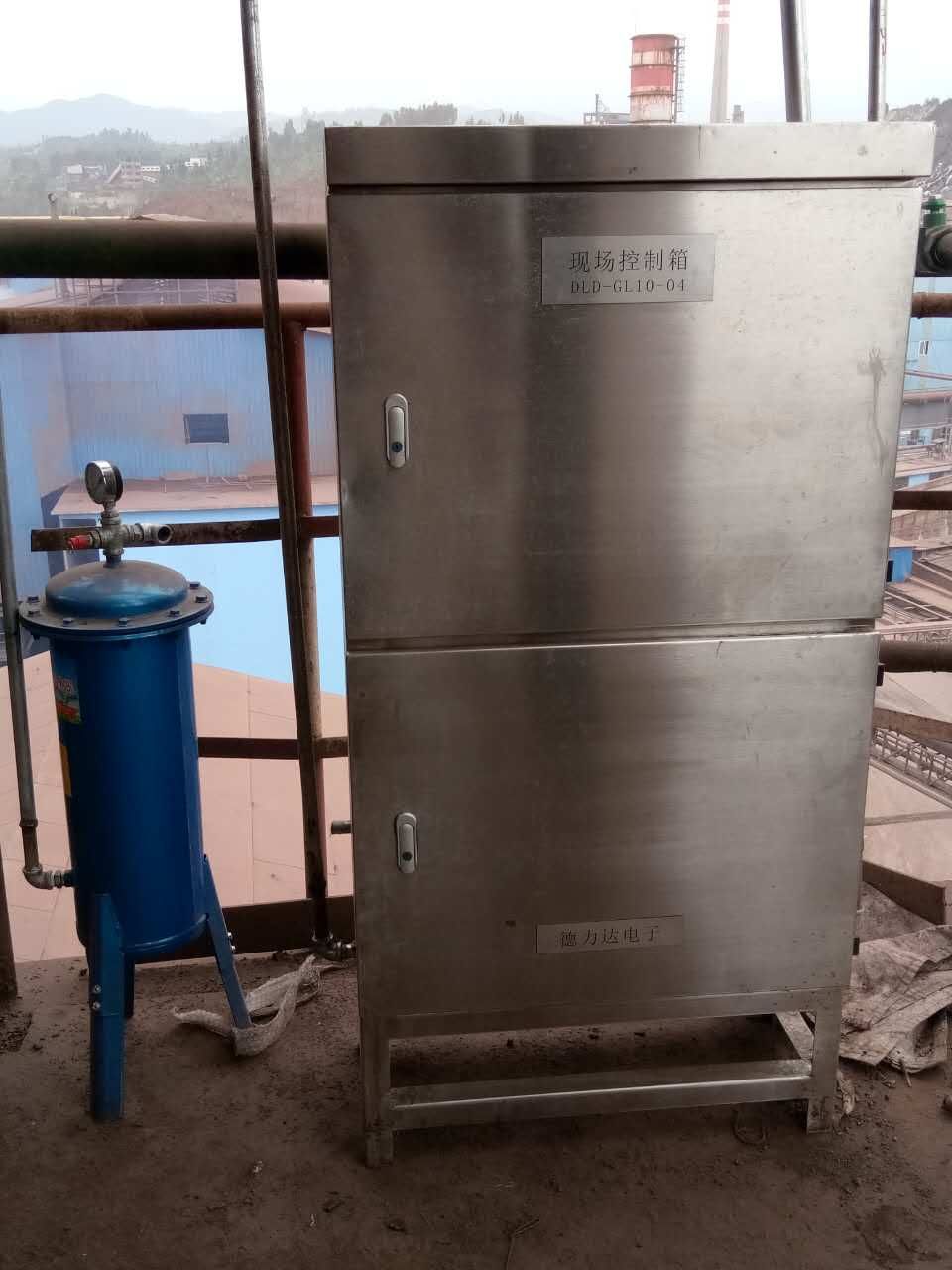

2.  现场控制及水气保障组件

系统设计很好的自我保护功能。系统设备自动检测冷却水流量、冷却氮气压力、探头内的温度、及系统的供电情况,在冷却水流量低于要求、冷却风压力减小、探头内温度超高时,系统发出报警信号。空气净化系统保证探头内气源的洁净,具有良好的自洁功能,1分钟内就可以完成镜头的清洁。

3.  炉体安装组件

炉体安装组件用于将摄像探头及各种配套设备安装固定在炉体上。有配套不锈钢法兰、安装管及高温密封填料等。

4.  镜头清扫和探头密封组件

针对于高炉粉尘附着和气密性差的问题,该组件设计了独特的镜头自动清扫和探头密封组件,在镜头表面被粉尘附着而影响监视的时候,操作人员可在监控室或现场手动关闭设计在探头前的气动刮扫装置,这样又可恢复清晰的监视画面。该设计不仅减少维护人员的劳动量,减少维修时间,还可以避免操作维护人员在高炉生产时,手动拔出探头而产生的人身危险。

5.  安装配套器材

执行机构高压密封装置

配套不锈钢高压软管

高温电缆及配套接头

监视器机柜NDCR271内可安装控制器、净化电源

监视器可安放在NDCR271机柜上也可吊装在控制室的其他部位

系统配备SYV75-5-3双屏蔽视频电缆;

以上设备的采用即可使系统能够长期稳定的工作,为顺利生产提供良好的保证。

6.   电源报警控制器:

当监视器的视觉画面受粉尘的干扰严重时,监视人员可以通过设置在控制室内的电源报警控制箱遥控前端的镜头清扫装置进行对画面的清扫。同时,该组件在冷却水流量低于要求、冷却风压力减小、探头内温度超高等情况发生时,系统自动发出报警信号。

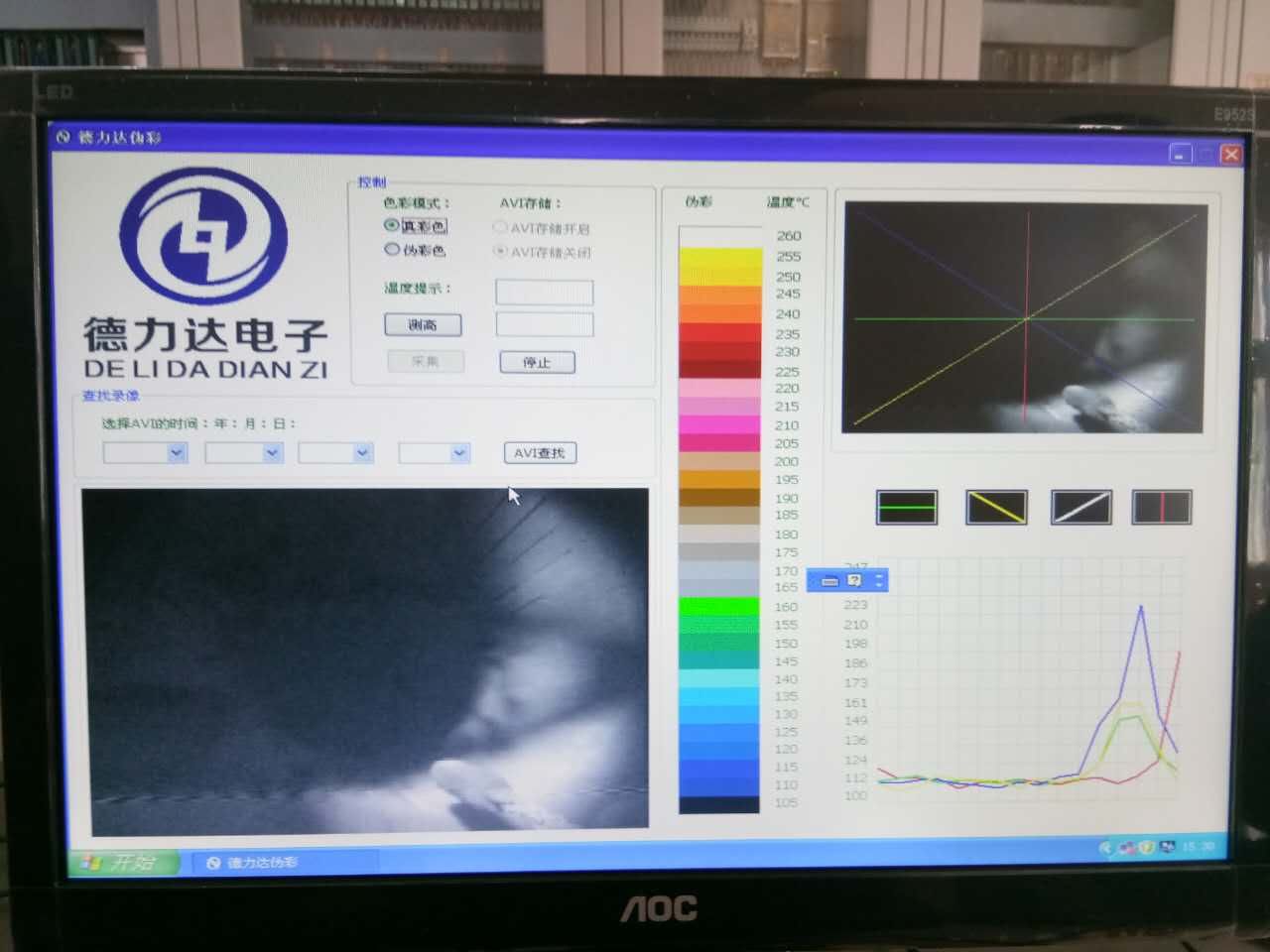

7.高炉炉内红外成像伪彩软件

    本软件是应用于高炉生产的特种应用软件。可以更加清楚的反映高炉炉内的实时生产的情况并能够对炉内的温度分布进行描述,实时显示料面各点温度,同时能自动存储视频图像和温度曲线;对冷却水、气、系统供电和探头温度实时监视并可自动报警;可控制探头刮扫装置工作;自动测量料面高度。

1、     可以将连续的黑白红外图像转为连续的伪彩图像,不少于25帧/秒;伪彩图像可以对黑白红外图象进行夸大,当画面全黑时依然可以有彩色气流表示。可以比真彩图像(黑白红外图象)低30-50℃成像,提高系统的低温观察能力。

2、     伪彩图像能够按设定的时间间隔自动存储在硬盘上,存储时间间隔可调。

3、     实现视频图像的自动存储和回放。

4、     根据在图像上叠加米字型温度线,图像反映的最高温度点与最低温度点,在现场应能够重新标定和修改;操作者可控制米字温度线的叠加与去除。米字温度线的任何一条都可以独立转换成连续的时间-温度图表;在连续的黑白红外图像上可以叠加炉体方向坐标。

5、     当鼠标点击画面上料面任意位置时,可显示当前点的温度。

7.  电源净化设备

系统配备净化稳压电源,弥补现场供给的电源带有的电源尖峰、凹陷等情况对各用电视频设备的损坏和对视频图像的干扰。

三、冷却介质技术要求

冷却介质消耗小:

冷却氮气:0.8≥压力≥0.4MPa

流量:≥0.3立米/分

冷却水:   0.2≤ 压力≤0.4MPa

流量:1立米/小时

四、配电要求

AC220V 50Hz 10A




五、高炉炉内红外成像系统设备清单

序号

名称

型号

单位

数量

备注

01

不锈钢高温探头

DLD-GL10-01

1

德力达电子

02

红外特种摄像机

DLD-GL10-02

1

德力达电子

03

110°广角高温镜头及镜头防护帽

DLD-GL10-03

1

德力达电子

04

现场控制箱(含电控单元、冷却水、空气控制单元)

DLD-GL10-04

1

德力达电子

05

定时自动刮扫装置

DLD-GL10-06

1

德力达电子

06

冷却气体过滤器

KGL0.4/8

1

德力达电子

07

炉体安装配套法兰、安装管

非标

1

德力达电子

08

配套不锈钢高压软管

3/4"L1500

1

德力达电子

09

高温电缆及配套接头

DLD-GL10-09

1

德力达电子

10

控制机柜

DLDR-271

1

德力达电子

11

报警控制箱(带温度显示)

DLD-GL10-05

1

德力达电子

12

1KVA净化稳压电源

1KVA

1

艾普斯

13

22寸液晶监视器

V221J-AN

1

深圳云泰达

14

监视器吊装支架

DLDJ-22

1

德力达电子

15

配套电缆(含双屏蔽视频电缆、电源电缆、14芯复合电缆)



各200

国产

16

19〞彩色液晶显示器

E970SN

1

AOC

17

工控机(含视频采集卡,硬盘录像功能)

P4 2.4/

512MDDRAM/128M 160G

1

研华工控

18

伪彩智能测温、测高软件系统(含加密狗)

DLD-GL10R 4.0

1

德力达电子






 六.设备制造标准及规范

(1)       JGJ/T16-83建设部《建筑电气设计技术规程》

(2)       JGJ/T16-92建设部《民用建筑电气设计规程》

(3)       GBJ232-82建设部《电气装置安装工程施工和验收规》

(4)       建设部《民用闭路监视电视系统工程技术规范》

(5)GB50174-93《电子计算机机房设计规范》

(6)GB9361-88《计算机场地安全要求》

(7)GBJ79-85《工业企业通信接地设计规范》

     (9)YB9063-2000《钢铁企业电信设计规范》



七.质量保证及控制措施

1)质保期为产品正式投运后12个月。

2)质保期内如出现产品质量问题,卖方将负责免费更换或维修。更换后的质保期以更换之日起重新计算。12个月质保期结束后,产品出现质量问题供货方仅仅收取更换的零部件费用。

八.质量保证及服务

1、卖负责所供设备生产试运转授课培训及配合功能考核工作。

2、卖方负责对所供设备指导安装并调试。

3、卖方保证系统设备工作稳定可靠。

4.、卖方负责提供全套设备的使用说明书、出厂合格证、装箱单及系统连线图。

5.卖方保证长期有偿供应系统设备所需的备件,并不高于投标设备单价。

6.系统设备交付使用后如出现紧急故障,卖方接到用户电话后4小时内做出响应,36小时内到达现场免费维修及更换。

九.培训、现场技术服务内容描述及人员安装计划

为了保证设备能可靠、安全、良好地运行,我公司将对买方(用户)相关技术人员提供设备的安装、调试、运行及维护方面的现场免费技术培训,通过培训使买方(用户)拥有一批质量合格的技术操作和维护人员,以便买方工作人员能熟练地掌握系统的工作原理、管理软件及硬件的维护工作,并能及时排除大部分的设备障碍,完成自主开发的应用软件的接入。

培训内容:

²  高炉炉内红外成像系统维护、维修

培训日期:设备安装调试完毕、系统验收前

培训时间:1天

培训人数:买方自定

培训地点:设备安装现场

合格标准:经过培训后,掌握控制系统的安装、使用和简单的维护以及控制系统软件的应用。

培训师资:由我公司技术人员负责,授课教师均有两年以上的工程实践经验,并且有相应的理论知识。

培训用语:汉语授课
